Cisco 스위치 콘솔 케이블 연결 매뉴얼

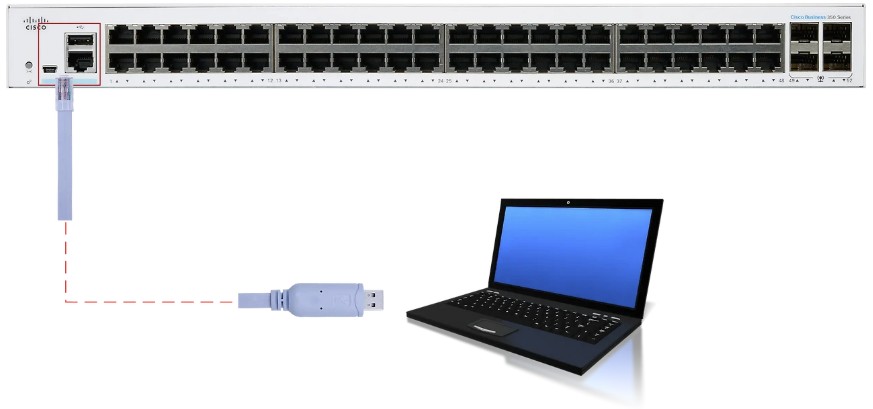

기본 구성도

1. 개요

• 본 문서는 Cisco 스위치에 콘솔 케이블을 연결하여 초기 설정 또는 장애 점검을 수행하는 방법을 설명한다.



2. 준비물

항목	설명
콘솔 케이블	RJ-45 to DB9 또는 USB 콘솔 케이블
랩탑	USB 포트 필요 (+콘솔케이블용 드라이버 설치 필수)
터미널 프로그램	PuTTY

3. 콘솔 포트 확인

• RJ45 콘솔 포트 (* 대부분 이것을 사용)
• Mini USB 콘솔 포트 (*거의 사용하지 않음. 요구가 있을때만 지원)

4. 연결 절차

• 케이블 연결
  • 콘솔 케이블의 한쪽(RJ45)를 스위치의 콘솔 포트에 연결한다.
  • 반대쪽(USB)을 PC에 연결한다.
• 터미널(PuTTY) 프로그램 실행
  • 단, 'Speed'를 하드웨어에 따라 차이가 있을 수 있다.  필요시 해당 장비에 맞는 Speed로 수정해서 연결
  • 대부분 9600으로 연결 가능하지만, 필요시 19200, 38400, 11520 등으로 변경해서 연결을 시도한다.

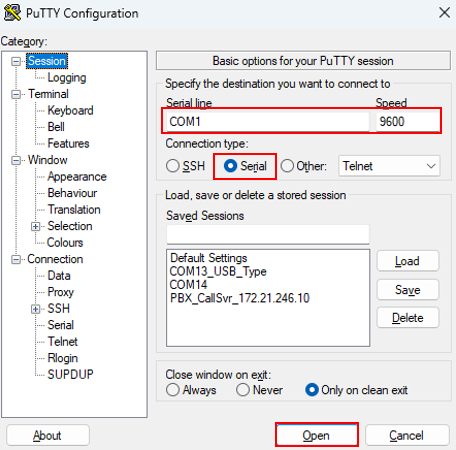

    PuTTY 설정 방법

• 접속 확인
  • 터미널(PuTTY)에서 Enter 키를 누른다. (처음 접속시 아무 메시지가 안 보이면 Enter 키를 여러번 입력)
  • 정상 연결시 CLI 화면 표시

5. 주의사항

• 콘솔 케이블은 반드시 Cisco 호환 제품을 사용
• USB 연결 시 랩탑에 드라이버가 설치되어 있지 않으면 인식 불가 (드라이버는 제품에 맞는 것을 인터넷으로 검색)
• COM 포트 번호는 변경될 수 있으므로 접속 접 확인 필요
• 콘솔연결 시 글자가 깨진다면 'Speed'의 불일치일 가능성이 매우 크다.  필요시 Speed를 변경해서 다시 연결시도
  (Speed를 맞추는 것은 필수)


  속도 (bps)	중요도	설명
  9600	가장 많이 사용	Cisco 스위치/라우터 기본값
  19200	보조	일부 구형 장비
  38400	보조	중간 속도 장비
  115200	많이 사용	최신 장비, 빠른 출력
